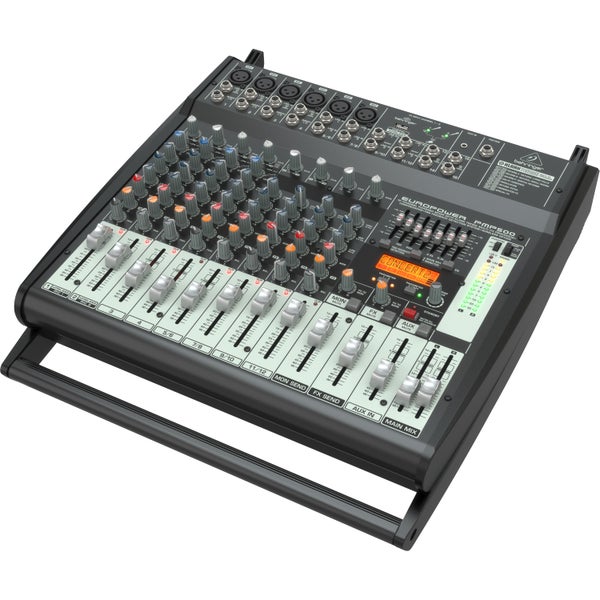

Behringer EUROPOWER PMP500 powered mixer

Petite erreur de ma part...!!! "Mea culpa".

- La table ne comporte que 4 entrées insert, donc possibilité de connecter que 2 instruments stéréro, ou 4 instrument mono...



Info complémentaire:

Le filtrage des enceintes relié à la table ne le sera que sur l'instrument connecté à l'insert vers le caisson, et non les autres instruments.



Je m'en explique: tous les autres instruments, micros chant, etc...(connecté sans insert), auront bien toutes leur fréquences dans leur gamme, étant donné qu'ils ne passent pas par le filtrage du caisson.



Avantage pour en avoir fait l'essais, la voix chantée ressort bien mieux, que brouillé avec le son du clavier (en ce qui me concerne) avec les fréquences jusqu'à 120Hz uniquement attribués au caisson.



Marc

Explication connexion caisson basse amplifié (suite, et fin...)



Vous pouvez utiliser deux câbles d'inserts (jack stéréo/sur deux fiches XLR Mâle/Femelle), que vous allez connecter à 2 entrés jacks inserts de votre table (version stéréo, ou alors éventuellement en mono, ce qui vous laisserais encore une entrée d'insert libre pour un autre instrument à passer par le caisson de basse amplifié), et les deux XLR (ou 4 si stéréo) au caisson de basse (In et out).

Cela reste possible si on souhaite n'utiliser qu'un seul caisson de basse amplifié.



Ces câbles d'insert seront branchés sur une des 6 entrées de la table de mixage où vous allez connecter votre source musicale, clavier, sortie PC carte son, lecteur CD/USB, platine DJ, etc... (les 6 premières entrées de cette table de mixage ont des inserts).



Ainsi, vous allez faire passer le son de l'instrument souhaité (ou deux instruments si vous choisissez une version en mono) dans le caisson basse, par le câble d'insert avec " envoi et retour " par celui-ci, et sans avoir besoin d'une connexion à autre table de mixage.



Petit détail:

Le volume ne pourra être règlé proportionnellement sur la table par les faders des voies choisies.

Il faudra donc utilisé le volume général de l'instrument connecté afin de règler la balance entre le caisson, et les deux enceintes satellite qui elles sont connecté directement à la table Behringer PMP500 sur les 2 sorties Speakon.



Attention, vous n'avez que deux possibilités en insert si vous utilisez qu'un seul caisson basse:

Soit 1 instrument en sortie stéréo, ou 2 instruments mais alors en sortie mono

Ou par contre, 2 instruments stéréo, ou 4 instruments en mono, si vous avez fait le choix d'utiliser deux caissons de basse.

Soit maximum 3 caissons de basse possibles dans cette configuration. (3 instrument stéréo, ou 6 instrument en mono)

Mais là aussi, possibilitez de règler proportionnellement le volume général des instrument connectés que par le général de l'instrument.



Cela peux rester le seule petit inconvéniant, mais apporte un tel "Punch" à votre sonorisation (l'ajout d'un, ou de plusieurs caissons de basse), et de ce fait permet à cette petite table de devenir très utile, et parfaitement adaptée en sonorisation, dans les petites salles, voir même de grandes salle de spectacles, et bien sûr en plein air...



En sonorisation, la "grosse puissance" en Watt/RMS est donné, et attribué par le volume sur les HP de grave, ce qui est le cas avec l'ajout de caissons amplifiés.

Les enceintes satellite n'étant là que pour diffuser les fréquences medium/aigu, elles peuvent donc nécessiter moins de puissance en Watt/RMS.

Dans ces cas là, cette table de mixage est largement suffisante avec ces 500W affichés.



De plus, les switch, qui permettent le règlage "coupure filtre" (120Hz Devine Artis B15a, ou 120Hz/80Hz Devine Onyx 15SA), permettent d'envoyer à la table que les fréquences de l'instrument au dessus de ces coupures.

Par ce fait, les enceintes directement connectées à la table Behringer PMP500 ne recevront que les fréquence filtrées au dessus de cette coupure entre 120Hz et 80Hz, et seront parfaitement adapté au caisson de basse amplifié ajouté à cette configuration.



Cela pourrait sembler compliqué dans mon descriptif...? mais vous verrai que finalement tout est simple à réaliser...

Musicalement.

Marc (Musicmacha67)

Je reviens pour la connexion d'un caisson basse sur cette table de mixage...!!!

En effet, pour le branchement d'un caisson de basse sur ce modèle de table de mixage Behringer PM500, vous avez une solution toute simple, et c'est ce que j'ai mis en place, en utilisant deux câbles d'inserts (jack Stéréo/sur deux fiches XLR Mâle/Femelle), que vous allez connecter (Jack stéréo) sur deux entrées insert de votre table, les deux XLR sur le caisson basse, sur les entrées de la table de mixage que vous allez utiliser pour la connexion d'une source musicale, clavier, sortie PC carte son, lecteur CD/USB, platine DJ, etc...

(seulement possible sur les 6 premières entrées de cette table de mixage comportant des inserts).



Et ainsi, vous allez faire passer le son dans le caisson basse, par le câble d'insert avec "l'envoi et le retour de celui-ci", sans avoir à le connecter à une autre table de mixage.

Le volume sera règlé directement sur l'instrument choisi. Attention, seulement deux possibilités d'insert si vous utilisé un seul caisson basse (4 pour deux caissons)

J'utilise un seul caisson basse ref: Devine Artis B15A

Solution simple, mais efficace, je peux vous l'assurer...!!!

Marc

Une très belle petite table de mixage amplifiée avec de très belles surprises au final...!!!

Des effets plus que corrects, avec réglages possibles et ajustement de certains paramètres.

Autrement dit on modifie ses effets à volonté, et l'on obtient forcément ce que l'on recherche.

Les 4 compresseurs sont simples, mais assez efficaces pour faire resortir les voix.

Belle correction possible par tranches avec 3 règlage tonalitées aigu, médium, grave par voies.

Manque juste une sortie casque, ou moniteur, ce qui aurait alors permis l'ajout d'un caisson de grave amplifié à cette table de mixage.

Mais il y a une solution simple, l'ajout d'une petite table de mixage, style Behringer Xenyx 802 (à 52€), où l'on viendrait connecter expandeur, clavier, voir platine ou tout autres instruments de musique qui auraient besoin d'un mix dans le grave, permettrait alors de profiter d'une sortie de celle-ci connecté au caisson, et les deux autres en stéréo à 2 entrée de la table amplifié (sortie main et sortie casque sur cette petite table 802). Ainsi vous auriez deux enceintes larges bandes en sortie de la table amplifié, et le caisson connecté à cette petite table amplifiée. Les voix chanteur/chanteuse restant uniquement sur la table amplifié, n'ayant elles pas besoin de fréquence dans le grave, et donc du passage par le caisson.

Et pour le prix de cette table, il n'y a pas photos...!!!

Après, l'amplification de la PMP500 pour deux enceintes ne vous permettra pas de sonoriser un extérieur, mais conviendra parfaitement pour un public en salle de 100 personne, avec un caisson (ou deux) on ira facilement en jauge des 150 personnes.

Marc

Cette table de mixage est un parfait rapport qualité prix. Matériel compact. Très belle qualité sonore.
