Of het nu om signaalkabels, speakerkabels of stroomkabels gaat, kabeldikte en kabellengte zijn onlosmakelijk met elkaar verbonden. Daarom leggen we hier beknopt wat uit over kabels, wat ze doen en waarvoor ze gebruikt worden. Ook laten we je zien hoe je op simpele manier de juiste dikte van je luidsprekerkabels kunt bepalen om signaalverlies te voorkomen.

Kabels

Een kabel is een flexibele geleider, bestaande uit draden, die stroom transporteert. Er zijn veel verschillende soorten kabels. Kabels die geschikt zijn voor standaard netspanningen, krachtstroomkabels en laagspanningskabels. Deze kabels hebben slechts één doel, en dat is de stroom van A naar B transporteren. Signaalkabels die we kennen uit de audiowereld hebben echter een bijkomend doel, ze moeten het audio-signaal zo goed mogelijk transporteren, zonder dat storende invloeden van buitenaf hier invloed op kunnen hebben. Bovendien zijn verstoringen beter te merken bij zwakkere signalen dan bij grote vermogens. Een microfoonkabel waar slechts enkele millivolt doorheen loopt is vatbaarder voor storingen dan een speakerkabel waar 1000 Watt doorheen wordt gestuurd. Daarom zijn microfoon- en instrumentkabels duidelijk anders dan speakerkabels.

Signaalkabels vs. speakerkabels

Het grote verschil? Speakerkabels kunnen, afhankelijk van hun soort en kabeldikte, grote vermogens aan die op kunnen lopen tot een paar duizend Watt. Signaalkabels, zoals we microfoon- en instrumentkabels voor het gemak even noemen, zijn bedoeld voor een maximaal vermogen van ongeveer 5 Watt. Deze kabels hebben slechts een kleine kern die bijzonder goed geïsoleerd is. Hierdoor hebben storende signalen van buitenaf zo min mogelijk kans om het signaal door de interne draden te beïnvloeden. We kunnen dus stellen dat signaalkabels niet geschikt zijn voor grote vermogens. Nu zijn er verschillende soorten signaalkabels. Het verschil in deze kabels is vooral te vinden in de mate van geleiding en de mate van isolatie. Hoe beter de isolatie, des te minder kans op storing. En met een betere geleiding wordt het signaal beter getransporteerd van A naar B. Het effect van een goede signaalkabel is duidelijk te horen in een opname!

Kabeldikte aanduiding

Kabeldikte is erg belangrijk voor kabels waar grote vermogens doorheen moeten zoals speakerkabels. Een kabel waar een groot vermogen doorheen moet wordt namelijk warm. Wordt de kabel té warm, dan is dat een aanduiding dat er teveel stroom door een te dunne kabel gaat. Als dat te lang duurt zal de kabel gaan smelten. Om deze reden is het belangrijk dat je je bewust bent van het vermogen dat door de kabel gaat. Kabeldiktes worden in Nederland aangegeven in vierkante millimeters (mm2). Ook zien we vaak de Amerikaanse term “AWG” – wat staat voor American Wire Gauge. Deze aanduiding verdient wat uitleg want hoe groter het AWG-getal, des te dunner de kabel. Een kabel van 25 AWG is dus dunner dan een kabel van 3 AWG. Dit in tegenstelling tot de Nederlandse aanduiding waar een een kabel van 1.5 mm2 dunner is dan een kabel van 4 mm2. Mocht je AWG om willen reken naar mm2 dan kan dat uiteraard. Via de bekende zoekmachines vind je de benodigde info. Vergeet niet dat AWG een Amerikaanse standaard is en dus ook wordt weergegeven in inches!

Welke kabeldikte heb ik nodig?

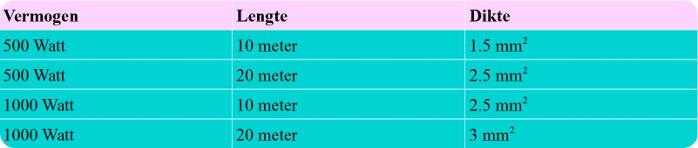

Omdat dit eigenlijk alleen van toepassing is op luidsprekerkabels (vermogenskabels) sluiten we de signaalkabels even uit. Zoals je nu weet, heeft een groot vermogen een grotere kabeldikte nodig dan een klein vermogen. Nu is de lengte van de kabel echter ook van belang. Want, hoe langer de kabel – hoe meer signaalverlies je hebt. Hieronder geven we een aantal voorbeelden van aan te raden kabeldiktes en -lengtes.kabeldikteWanneer de kabels langer worden, wordt het vermogen minder. Dit komt door de interne weerstand van de kabel. Bovenstaande tabel houdt rekening met een spanningsverlies van slechts 10% over 20 meter. Een vermogen van 1000 Watt kan prima zonder risico op smeltende kabels door een 1.5 mm2 draad van 20 meter lang, maar dan is het verlies enorm! Namelijk ruim 20%, waardoor het vermogen van je versterker teniet wordt gedaan.

Zie ook

> Alle bekabeling

19 reacties
  1. Leigh schreef:

    Hoi,heb net nieuwe buiten speakers bij jullie gekocht met 120watt 8ohm de afstand voor de kabel is ong 25/30m.welke kabel adviseert jullie.
    Alvast bedankt
    Leigh

    • Hi Leigh,

      door de afstand die je moet afleggen, meer dan 20 meter, is het raadzaam voor een kabel te gaan met een dikte van minimaal 2.5 mm². Zo zou je bijvoorbeeld deze kunnen nemen. Echter, gezien het voor buitengebruik is kun je wellicht beter een dubbel geïsoleerde kabel nemen, zoals deze.

      Met vriendelijke groet,

      Brian | Bax Music

  2. Olav schreef:

    Hoi, is .75mm2 dik genoeg voor dmx signaal?

  3. AC schreef:

    Hallo,
    welke dikte speaker kabel heb je nodig om 2 RCF V-Max V218-s in parralel te runnnen? Een run van 15 meter, en 1 run vna 5 meter. En wat voor een dikte voor een enekel V218? Zelfde lengte runs als de vorige.

    Bedankt 🙂

  4. dinie schreef:

    ik heb laats een reciever overgenomen van een buurvrouw. zaten geen kabels bij, dacht geen probleem die bestel ik wel even, kwam bedrogen uit, had de kabel als op maat geknipt en onder de vloer doorgelegd toen ik bij het aansluiten erachter kwam dat de kabels veel te dik zijn. ze passen niet in de reciever en in de luidsprekers. ik heb dus dunnere kabels nodig maar ben bang om weer de verkeerde te kopen. welke maat wordt er standaard gebruikt bij bij een philips digital a/v lx700/22s surround receiver? ik hoop snel iets van jullie van horen. mvrgr dinie

    • Hi Dinie,

      dat is minder leuk om te horen, maar hopelijk wel een wijze les voor alle andere lezers. Altijd eerst passen en meten!

      Wat betreft de dikte van de kabels is het een klein beetje koffiedik kijken. Phillips adviseert namelijk alleen de bijgeleverde kabels te gebruiken, maar vertelt er niet bij in de handleiding welke kabels dit dan zijn. Als we afgaan op ons blog kunnen we kijken naar het vermogen van de speakers alsmede die van de receiver. Met 50 Wat RMS hoeven de kabels niet erg dik te zijn. In principe is speakerkabel van 1.5 mm2 al voldoende. Afhankelijk van wat er nu gekocht is (wat te dik bleek), zul je bijvoorbeeld kunnen kijken naar deze kabel, die per meter te kopen is.

      Hoop dat je zo verder kan.

      Met vriendelijke groet,

      Brian | Bax Music

  5. Frits schreef:

    Goedendag, mijn vraag luid:
    Ik heb nog een paar oude pc speaker sets zoals de logitech z2300
    deze setjes hebben de satelites via een male tulp/rca connectie aangesloten.
    Dus tulp op de versterker naar boxjes met open draad.

    Ik kan echter nergens (behalve dan op amazon amerika)deze kabels in de juiste dikte vinden, enigste tulp kabels die ik kan vinden hebben maar ongeveer 5 a 10 dunne haartjes in de draad en zijn veels te dun,eigenlijk net zodun of dunner dan een male tulp naar jackplug input kabel oftewel low power signal.

    Het enigste wat ik kan vinden als oplossing is:1 een tulp stekker zonder draad en dan zelf draad erop solderen (wat ik dus probeer te ontwijken)

    2 DELOCK adapter terminalblok > RCA-stekker: zoiets als dit is gewoon een tulp/rca/cinch stekker met daaraan een soort van kroon steentje om de kabel aan vast te schroeven, hier zijn verschillende soorten van maar over algemeen erg duur en soms te groot waardoor het niet past vanwege hoe dicht de rca poorten bij elkaar zitten.

    3 18 AWG Speaker Wire Pair with RCA Males – Black/Red – 3.7 inch Pair
    Speaker Wire to RCA Connectors, OFC (Oxygen Free Copper) for Corrosion Resistance, zoiets als dit is alleen maar via amazon amerika te krijgen en te duur met verzenden dus liever niet.

    4 ICIDU V-707472 – Ultra videokabel
    component – 3 x RCA (M) naar 3 x RCA (M) – 3 m ,deze rca kabel aan 1 kant strippen, aangezien analoog video een sterk signaal nodig heeft dacht ik met een video rca kabel een stuk dikker te zitten dan een standaard jackplug to rca/cinch stekker en die aan 1 kant strippen (wat ik al gedaan heb maar die draden zijn veels te dun zoals eerder gezegd maar 5 dunne haartjes..

    Ik weet dat je bij speakers zelfs gewoon goedkope 220volt draden kunt gebruiken en dat prima klinkt naast slechte isolatie is het wel erg sterk.
    Daarom gebrijp ik niet dat er a bijna geen tulp/rca/cinch speaker kabels op de markt zijn die niet belachelijk overprised zijn.

    • Hi Frits,

      dit is een probleem wat we niet veel meer zien, maar wel heel erg veel opties geeft en dus veel vragen veroorzaakt.

      Echter denk ik wel dat er gelijk een aantal opties wegvallen. Optie 1 (zelf solderen), niet aan beginnen, tenzij je het door iemand laat doen die echt weet wat hij doet. Optie 2, had een goede oplossing kunnen zijn, maar zoals je al zegt vaak past het net niet en dan houdt het al ver op. Optie 4, de videokabel. Dat vind ik een lastige, maar die kunnen inderdaad een stuk dikker zijn. Wel vraag ik me af, sinds het een componenten kabel is, of het gaat werken zoals je denkt dat het zou werken.

      In mijn ogen is optie 3 toch het beste, het makkelijkste, en het past.

      Met vriendelijke groet,

      Brian | Bax Music

  6. Willy De Belder schreef:

    Ik heb een Crown XLI 800 versterker bij jullie gekocht op 21 apr.2020. als ik die inschakel gaat hij direct in fout de rode lichtjes branden en dan gaat hij uit wat zou de oorzaak kunnen zijn?
    ik heb die retour terug gestuurd naar jullie. een defect van de versterker? ik hoop dat ik snel een andere krijg.
    groetjes,
    Willy De Belder

    • Hi Willy,

      vervelend om te horen dat de Crown XLI 800 die je hebt ontvangen niet werkte. Over de oorzaak iets zeggen vanaf afstand is erg moeilijk, het kan een defect in het apparaat zijn uiteraard maar ook ergens anders aan liggen. Belangrijker echter: is het inmiddels opgelost met een eventueel nieuw exemplaar?

      Met vriendelijke groet,

      Brian | Bax Music

  7. SB schreef:

    Ik heb een nieuwe Stereoset die niet goed werkt. Hij doet het soms niet (geen enkel signaal, komt niet op ‘on’. Het apparaat is doorgemeten en daar is niks mis mee.
    Wij hebben echter een van de luidsprekerkabels van onze oude set laten zitten, die kabel is anders (dikker) dan de originele. We hebben dus 2 verschillende kabels, 1 originele en 1 oude dikkere.
    Kan dit de reden zijn dat het apparaat weigert?

    • Heey SB,

      bedoel je met ‘hij komt niet op on’ dat de stereoset helemaal niet aangaat als in dat hij geen stroom krijgt? Dat kan namelijk geen gevolg zijn van het plaatsen van een dikkere kabel tussen de stereoset en één van de speakers. Een dikkere kabel is beter afgeschermd voor storingen van buitenaf en zou het even goed, zo niet beter moeten doen. Daarnaast werkt ook die speaker met oude kabel niet als ik het verhaal goed begrijp. Deze zou moeten werken zelfs al zou de andere speaker dat niet doen.

      Het probleem ligt ergens anders, maar waar is moeilijk te zeggen. Daar heb ik iets te weinig informatie voor.

      Met vriendelijke groet,

      Brian | Bax Music

  8. Oke schreef:

    Mocht je nog twijfelen kijk dan even hier op, er staat een calculator op voor kabel dikte onderaan pagina

  9. Kylian schreef:

    Ik heb een 150w passieve sub met een 2.5mm2 voeding op de 12v aansluiting liggen. Is het mogelijk dat ik die voeding en tulp aansluitingen op een 1000w actieve sub + 1100w versterker aansluit? Of is de belasting dan te groot?

    • Dag Kylian,

      Dit is bedoeld voor in een auto, zo te merken. Nu zit onze expertise niet echt in de auto’s (meer podia- en studio-techniek), maar we zullen toch een zo goed mogelijk antwoord proberen te geven:

      In gelijkspanning heb je als vuistregel 2 ampere per kwadraat. Voor een auto kun je dit wel optrekken naar 4 ampere per kwadraat.

      Je wil 1000 watt en 1100 watt, dus totaal 2100 watt, aan audio door een kabel laten lopen. Bij 2100 watt aan 12 volt is de maximale stroom (2100/12) 175 ampere. 175 ampere gedeeld door 4 is 43mm². De 2.5mm² kabel die je hebt liggen gaat als één grote zekering werken. Wil je veilig werken, dan kunnen we adviseren om op zijn minst 35mm² aansluitkabel voor de 12 volt voeding te gebruiken omdat audio geen lineaire belasting is.

      Het is alleen nog niet duidelijk wat je met die tulp bedoelt, dit lijkt niet belangrijk te zijn als het gaat om kabeldiktes.

      Marnix | Bax Music

  10. Ben romarck schreef:

    Ik heb luidsprekerkabels nodig 2 x 1.5 mm Bx 3 met jack-connector,wat kost die .p.mtr.?

  11. Eloy schreef:

    Handig artikel! Dank aan Bax. 🙂
    Voor alle (beginnende) DJ’s, check ook dit artikel eens: http://djtechtools.com/2017/03/20/beginners-guide-audio-cables/
