Passieve elementen vervangen in een elektrische gitaar

Gastblogger Marc de Jonge, van GitaarGarage.nl, vertelt in dit blog gedetailleerd hoe je stapsgewijs passieve elementen van een elektrische gitaar kunt vervangen. Hij gaat in op welke gereedschappen je nodig hebt en het waarom van nieuwe gitaar-elementen. Het is volgens hem eenvoudiger dan je denkt, en iedereen met voldoende geduld en een beetje gereedschap kan het zelf doen. Leuk om je gitaar een mooie upgrade te geven of oude, kapotte pickups te vervangen.

Waarom en wanneer gitaar-elementen vervangen

Ik vervang pickups eigenlijk om twee redenen. De eerste is omdat de gitaar-elementen te oud zijn en daarom een slecht, wazig of dof geluid geven. En soms zijn ze gewoon kapot en komt er helemaal geen geluid meer uit. Tijd voor nieuwe! De tweede reden is dat ik een elektrische gitaar een upgrade wil geven met een betere of andere sound. Welke sound je nastreeft, is puur persoonlijk. Soms wil je exact dezelfde als je favoriete gitarist uit die ene bekende band en soms wil je wel eens wat uitproberen.

Welk gereedschap nodig?

Het is om te beginnen belangrijk om het juiste gereedschap te hebben. Dit hoeft helemaal niet duur te zijn. Hier een opsomming van mijn gereedschap voor deze klus:

• Veiligheidsbril, indien gewenst (er kan van alles in je ogen schieten tijdens het vervangen van de elementen)
• Soldeerbout en soldeer
• Schroevendraaier (kleine kruiskop)
• Snarenwinder
• Tang voor draad knippen of losmaken.
• Notitieblok of camera op je telefoon
• Multimeter

Voorbereidingen

Alvorens ik begin, regel ik altijd een nieuw setje snaren. De oude moeten er toch af! Een snarenwinder is een handig dingetje om tijd mee te besparen. Ook check ik het internet voor draadschema’s van het type gitaar en type elementen om te kijken of de huidige bedrading wel goed zit en of er wellicht een alternatief schema is dat ik kan gebruiken. Ook meet ik de hoogte van de pickups ten opzichte van de snaren. Zodra ik de elementen in beeld heb, maak ik altijd een foto van hoe de draden lopen of teken ik het op een notitieblokje. Op deze manier kun je de nieuwe pickups weer op exact dezelfde wijze vast solderen zoals het was.

Pickups vervangen

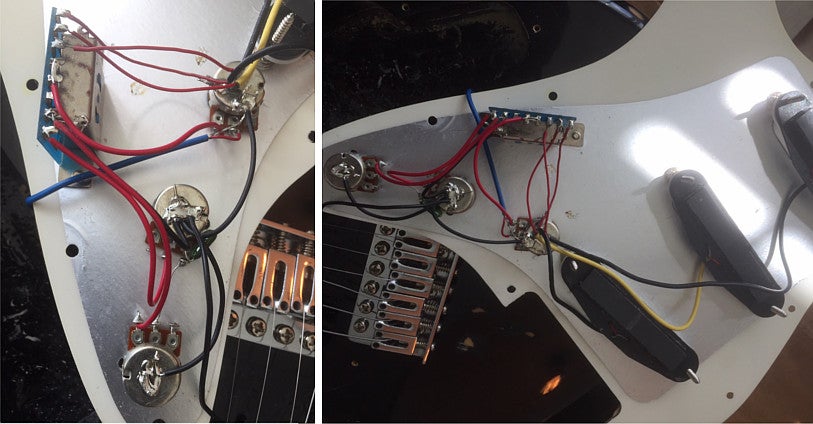

De-soldeer de draden die vast zitten aan de switch en de pot. Dit doe je door de soldeerbout op het draad en soldeer te houden tot het begint te glimmen/smelten. Bij oud soldeer kan het soms wat langer duren voordat het smelt. Je kunt nu de pickups verwijderen. De nieuwe gitaar-elementen kun je pakken en eventueel doormeten met de multimeter. Ook de andere pots kun je doormeten, nu alles toch open ligt. De nieuwe elementen kun je nu vast solderen op dezelfde wijze zoals de oude vast zaten. Op de nieuwe bedrading kun je alvast een beetje soldeer zetten, zodat deze beter pakt als je ze vast soldeert op de switch en de pot.

Testen van de gitaar-elementen

Voor ik alles weer in elkaar zet, sluit ik de gitaar aan op de versterker en tik ik met een schroevendraaier zachtjes op de metalen buisjes/magneetjes van de pickups. De versterker niet te hard zetten! Met de switch op brug-stand moet het betreffende element het tikken weergeven van de schroevendraaier. Met de switch op de hals-stand controleer je op dezelfde manier het hals-element. Doet-ie het? Mooi! In elkaar zetten, snaren erop en eventueel de hoogte nog instellen van je nieuwe gitaar-elementen. En dan: genieten van het nieuwe, verbeterde geluid van je gitaar!

Verschillende gitaarmodellen

Bij de ene gitaar liggen de pickups ‘bloot’ (Les Paul-model) en bij de andere (Stratocaster-model) onder de slagplaat. Die slagplaat zal dan ook eerst losgemaakt moeten worden. Let op de volgende punten:

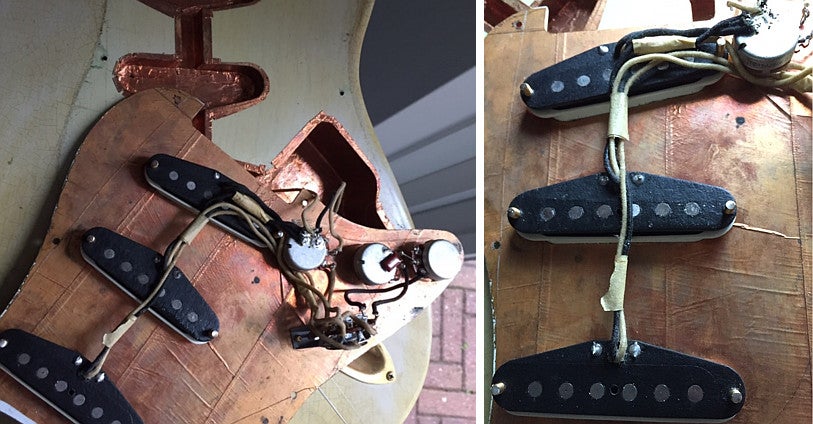

• Stratocaster-model: de hele slagplaat moet eraf. Draai deze voorzichtig om, anders kun je het snoer naar de jack beschadigen.
• Telecaster-model: idem met de slagplaat en je moet ook (om bij de pots en switch te kunnen) dat plaatje losschroeven.
• Les Paul-model: om bij de pots en switch te kunnen, moet je aan de achterkant de plaatjes losschroeven. De bedrading van de elementen gaat door de gitaar heen en ligt iets lastiger dan bij de vorige twee modellen.

Dit waren de stappen om passieve gitaar-elementen te vervangen en viel best mee toch? Wat zijn jouw favoriete pickups?
